打開配電箱，怎麼認出裡面每一個東西

先看極數

極數是最快的分類方式：這個裝置切斷幾條線。

規則對這件事有明確要求：斷路器應能同時啟斷電路中的各非接地導線， 但單相二線、單相三線與不接三相負載的三相四線電路，得使用單極斷路器 用戶用電設備裝置規則 第 82 條第一款 。而中性線上不得裝過電流保護， 除非該裝置能使各導線同時啟斷。

所以在配電箱裡看到雙極的裝置，通常代表那一路是 220 V。

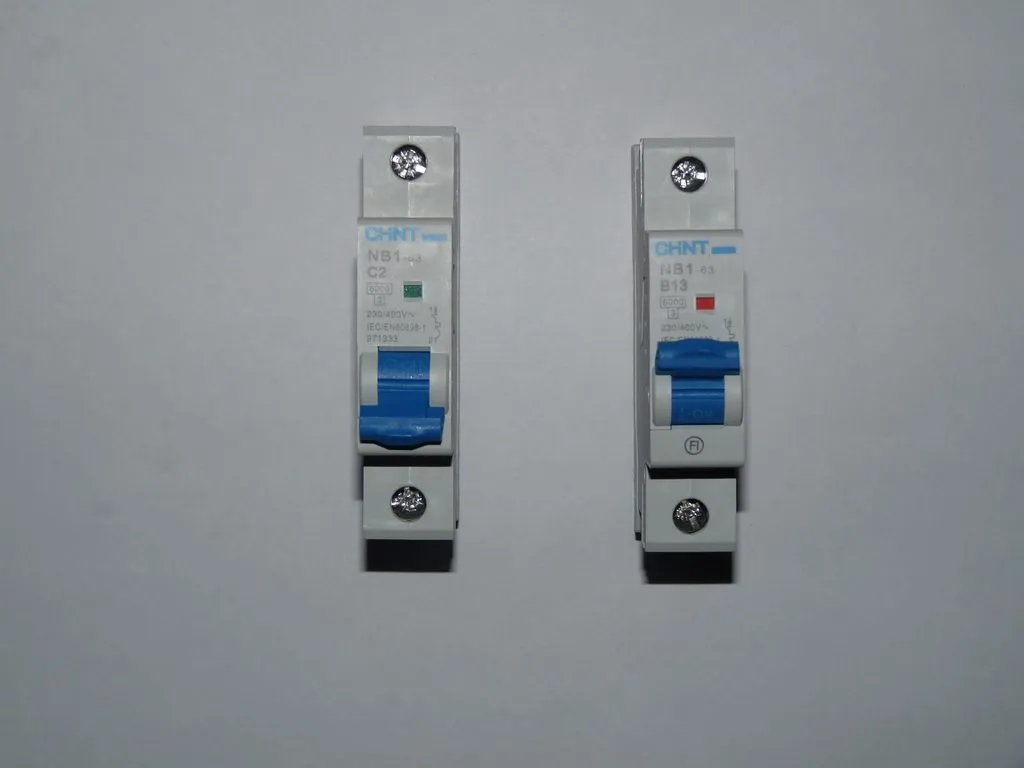

無熔線斷路器：字母加數字

外殼上最明顯的一組標示通常是一個字母加一個數字，例如 C20。

型別決定電流要多大才會瞬間跳脫 BEAMA《Guide to Low Voltage Circuit-breaker Standards》 §3.3.1 ：

另外兩組數字通常印在旁邊：

• 額定電壓（例如 240 V／415 V）：不得小於電路電壓。
• 短路啟斷容量（Icu，例如 6 kA、10 kA）：這顆斷路器能安全切斷的最大短路電流。 它要大於裝置點可能發生的最大短路電流。

住宅分路最常見的是 B 型或 C 型、15 A 至 30 A、額定 240 V。 看到 D 型出現在一般插座分路，值得多問一句——D 型要 10 至 20 倍額定電流 才保證瞬時動作，在住宅的迴路長度下常常搆不到。

漏電斷路器：多一個毫安培數字與一個測試鈕

最快的辨識方式是測試鈕。有測試鈕的就是漏電保護裝置， 沒有的就是純過電流保護。

標示上會多一個以 mA 為單位的數字，那是額定靈敏度電流。 規則把漏電斷路器依這個數字與動作時間分類 用戶用電設備裝置規則 表八八～一 ：

住宅防範感電用的是 30.0 mA 高靈敏度高速型—— 規則明文要求以防範感電為目的者採用這一種 用戶用電設備裝置規則 第 88 條第二款第一目 。 看到 100 mA 或更大的數字，那顆多半是為了防止火災或設備損害， 不是為了保護人。

還要分辨兩種型式：

判斷方式：標示上同時有安培額定與毫安培額定的是 RCBO； 只有毫安培額定與一個「額定電流」（那是它能承載的電流，不是保護值）的是 RCCB。

測試鈕要定期按。 它模擬一次漏電，確認機構還能動作。 按下去不跳的漏電斷路器等於不存在，而它在配電箱裡看起來完全正常。

插座上的漏電啟斷裝置

浴室與廚房的插座本體上有兩個按鈕（測試與復歸）的， 是漏電啟斷裝置。規則要求那些場所的插座裝設額定靈敏度電流 6.00 mA 以下、動作時間 0.1 秒以下的裝置 用戶用電設備裝置規則 第 89 條第一款 。

門檻比配電箱裡的 30.0 mA 嚴五倍，因為那些場所手是濕的。 同一分路已裝漏電斷路器者可以免裝，兩者擇一。

導線：靠顏色與線徑

顏色是規定，不是慣例。 白色或淺灰色的導線不得作為非接地導線使用， 除非在每一個可視及且可接近的出線口以有效方法永久改變顏色 用戶用電設備裝置規則 第 32 條 。所以看到白線接在斷路器的出線側而沒有任何標記， 那是一個要問清楚的狀況。

線徑則決定這條線的安培容量，以及能配多大的斷路器 用戶用電設備裝置規則 第 79 條第二項 ：

匯流排與端子板

配電箱裡通常有兩排並列的端子：一排接白色的線，一排接綠色的線。

• 中性線端子板：接被接地導線。規則要求未裝開關或斷路器的被接地導線， 應以壓接端子固定於中性線端子板或匯流排 用戶用電設備裝置規則 第 112 條第三款、第五款 。
• 接地端子板／匯流排：接設備接地導線。

這兩排在分電箱裡不應該有任何連接。 系統接地只做在進屋點那一處 用戶用電設備裝置規則 第 94 條第一款 ，下游的箱子看到兩排之間有跳線， 那就是需要確認的狀況。

一份可以帶去現場的對照表

這篇的範圍

標示的排列方式與細節依製造廠而異，規則對斷路器的標準安培額定 是依各製造廠商經型式試驗通過者為準 用戶用電設備裝置規則 第 74 條 ， 不規定外觀。本篇列的是住宅常見的形式， 遇到標示不明或與上表不符的裝置，以產品說明書與製造廠資料為準。 量測與拆卸屬於合格電氣技術人員的作業範圍。
