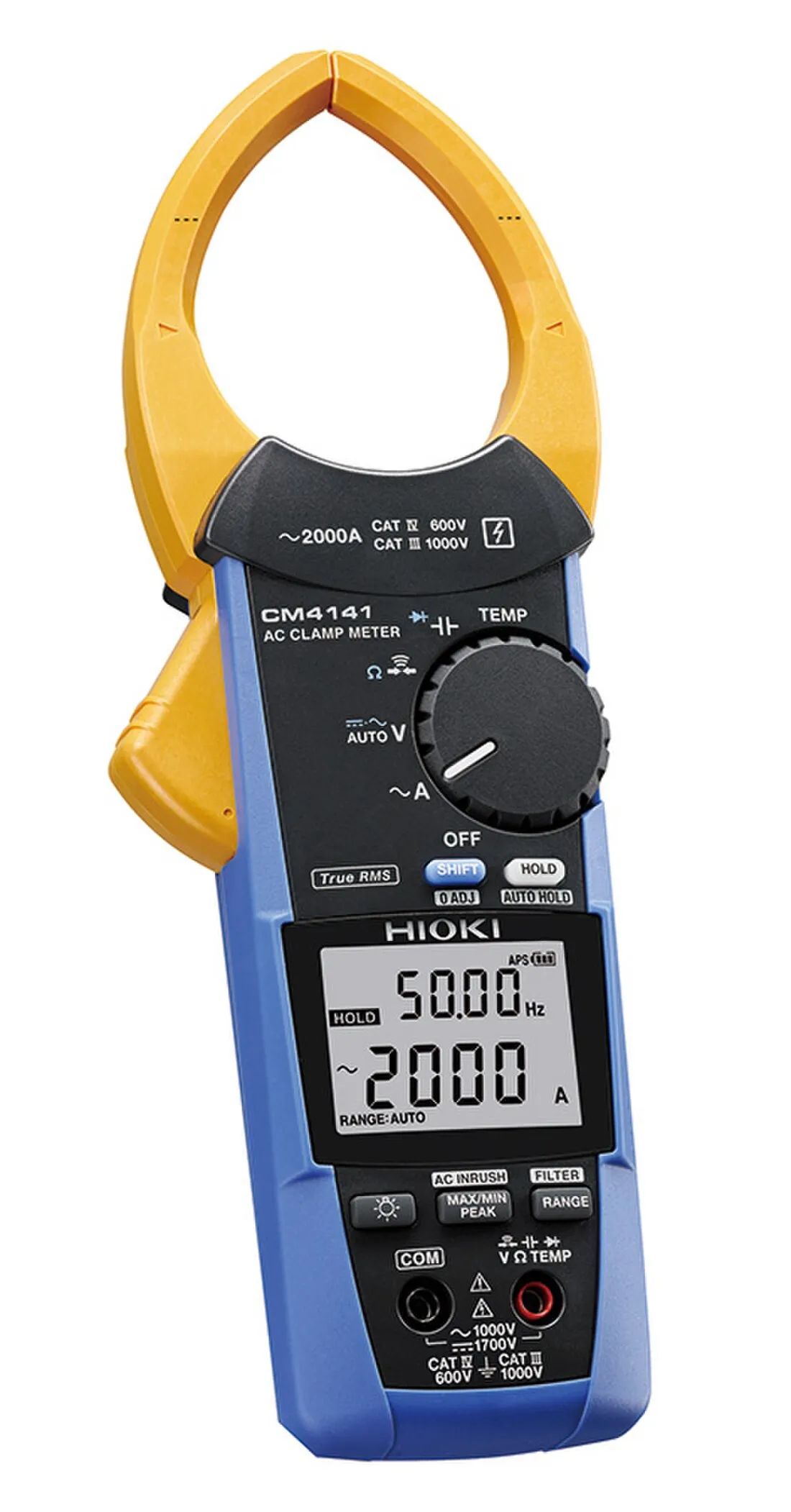

勾表讀到的是電流，推不出功率

鉗口裡面是一顆變流器

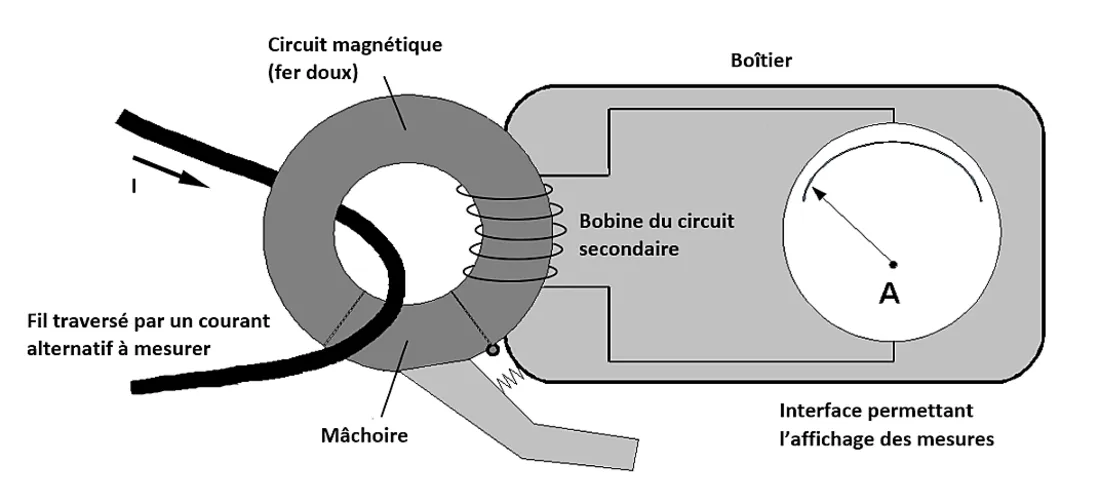

勾表的鉗口是一個可以打開的鐵芯。導線穿過去，就成了匝數為一的一次側；鐵芯上繞著的二次線圈把電流按匝數比縮小之後送進表頭。

這條路徑上沒有任何一處接觸到導線的電壓。表只知道有多少電流通過鉗口，不知道那條導線相對於大地是幾伏特，也不知道電流與電壓差了多少相位。

功率的定義是電壓與電流瞬時值的乘積在一個週期上的平均。要得到它，儀器至少要同時掌握三件事：電流、電壓，以及兩者的時間關係。

勾表只有第一件。

有些量測器可以做到，作法是另外接一組電壓測試線：鉗口取電流，測試線取電壓，機器內部把兩路訊號同步取樣再相乘。判斷手上那支表能不能讀出功率，看它有沒有那一組線就知道了。

順帶一提，計費用的電表在法規上是應經檢定的法定度量衡器，而攜帶式的量測器具明文排除在那一類之外度量衡器檢定檢查辦法第 3 條第五款。現場拿出來的勾表，本來就不是用來決定誰該付多少錢的器具。

電壓乘電流得到的是視在功率，單位是伏安。

一台實功 5,000 W、功率因數 0.85 的負載，接在 220 V 上時電流是 26.7 A， 220 × 26.7 ＝ 5,882 VA。

那個數字是視在功率，離實功還差一個功率因數。把它當成瓦來用，等於把功率因數當成 1。

這裡有一個自己打自己的地方。假設功率因數是 1，就等於假設這台負載沒有虛功可補；沒有虛功可補，接上電容器之後電流就不會下降。反過來說，電流真的下降了，就證明功率因數本來不是 1，於是電壓乘電流也就不等於實功。

兩條路都走不通：要嘛電流不會降，要嘛降了也不能拿來推功率。

同一個回路、同一個瞬間，勾表夾在三個位置會讀到三個不同的數字。

電容器把一部分電流就近供給了，所以只有它上游那一段的電流變小。下游那一段一動也不動，而電容器自己那條線上多出一股原本不存在的電流。三個位置的實功都是 5 000 W。示意圖，本站自繪。

讀數會變，是因為量的對象換了，並非因為負載變了。

還有一個更基本的注意事項：鉗口要只夾一條導線。夾住整條電纜（火線與中性線都在裡面）時，去程與回程的磁場互相抵消，讀數會趨近於零。這也是為什麼任何示範都得先把線分開。

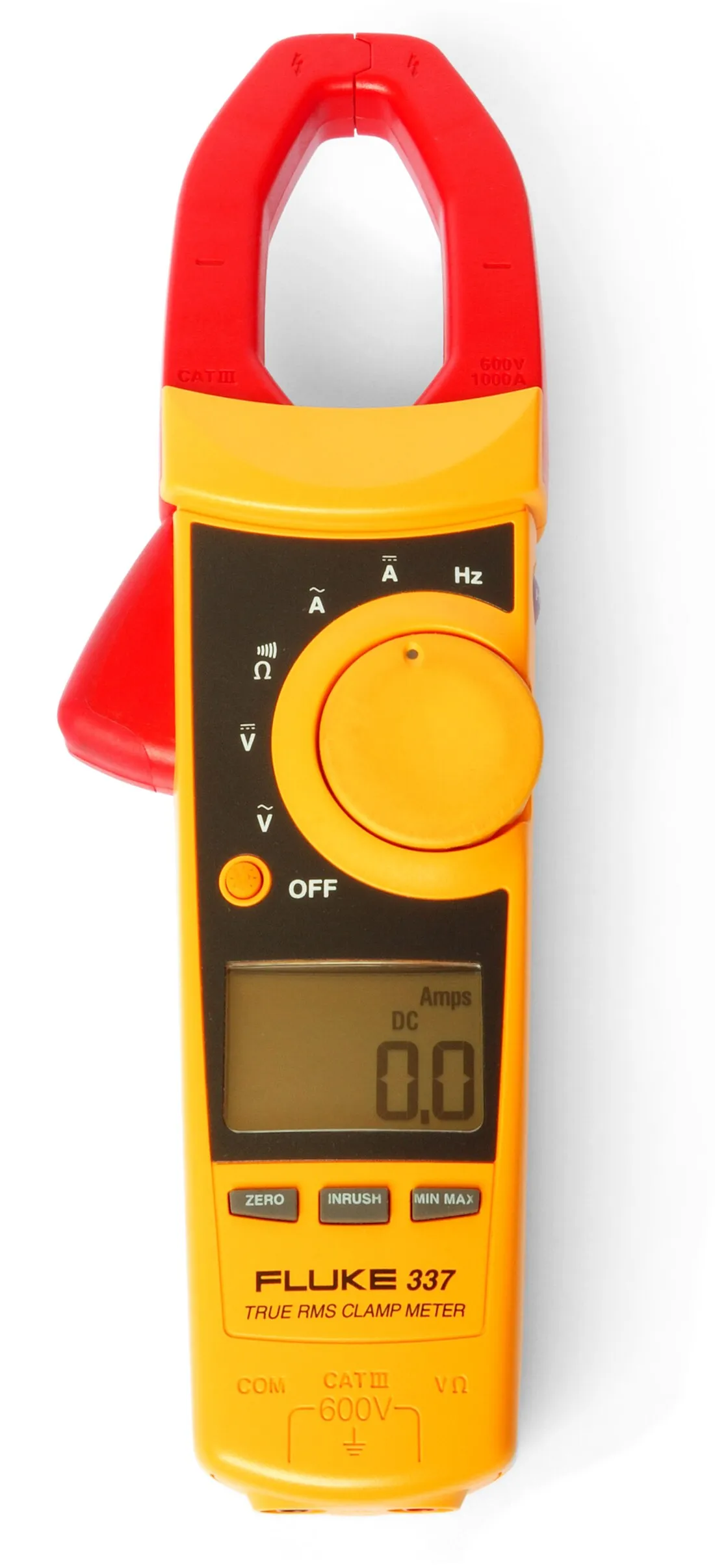

波形歪掉時，普通的表會低估。 有效值的定義是均方根。平均值整流式的表把量到的平均值乘一個固定係數當成有效值，那個係數只對純正弦波成立。整流性負載（電子式電源供應器、變頻器、 LED 驅動器）把電流削成尖峰狀時，係數就不對了。標示真有效值的表直接算均方根，波形歪掉也讀得準。

諧波電流也會被算進讀數裡。 勾表讀到的是總電流的有效值，裡面包含基本波與各次諧波。這些電流一樣會發熱、一樣佔容量，而它們對實功的貢獻是另一回事。

下一篇把這些拼在一起，看一場完整的推銷示範是怎麼做的。
